手把手教你搞定主板接線難題

最近幫朋友裝電腦時發現,很多新手在面對主板上密密麻麻的跳線接口時都會犯難，今天我就用最接地氣的方式，結合自己裝過二十多臺主機的實戰經驗，給大家詳細講講這些讓人頭疼的跳線該怎么接。

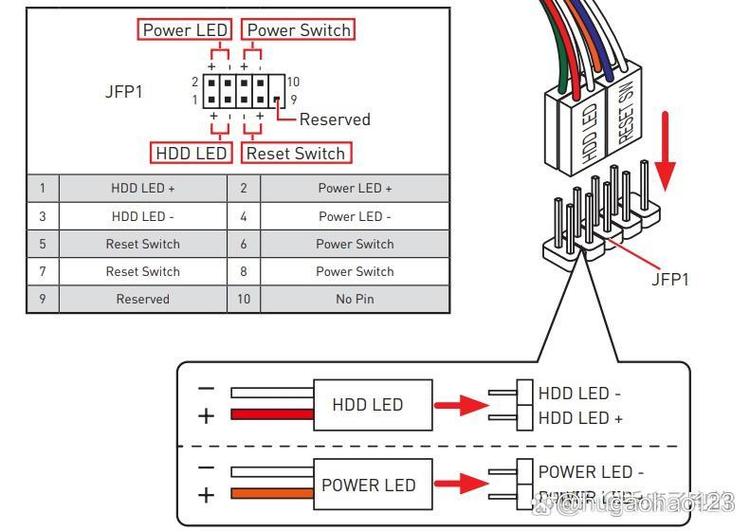

認識主板跳線接口的"身份證" 主板上的跳線接口就像身份證一樣，每個接口旁邊都印著獨特的標識，最常見的有PWR SW（電源開關）、RESET SW（重啟開關）、HDD LED（硬盤指示燈）、POWER LED（電源指示燈）和SPEAKER（蜂鳴器），這些標識通常用白色或黃色字體印在主板邊緣，有些主板還會用不同顏色標注正負極。

記得第一次裝機時,我把POWER LED和HDD LED接反了，結果開機后硬盤燈常亮，電源燈卻完全沒反應，后來才發現，這兩個接口雖然都是兩針設計，但主板上會用"+"和"-"符號明確標注正負極，現在的主板設計更人性化了，像華碩ROG系列會用不同顏色區分正負極，微星主板則會在接口旁畫個小燈泡圖標。

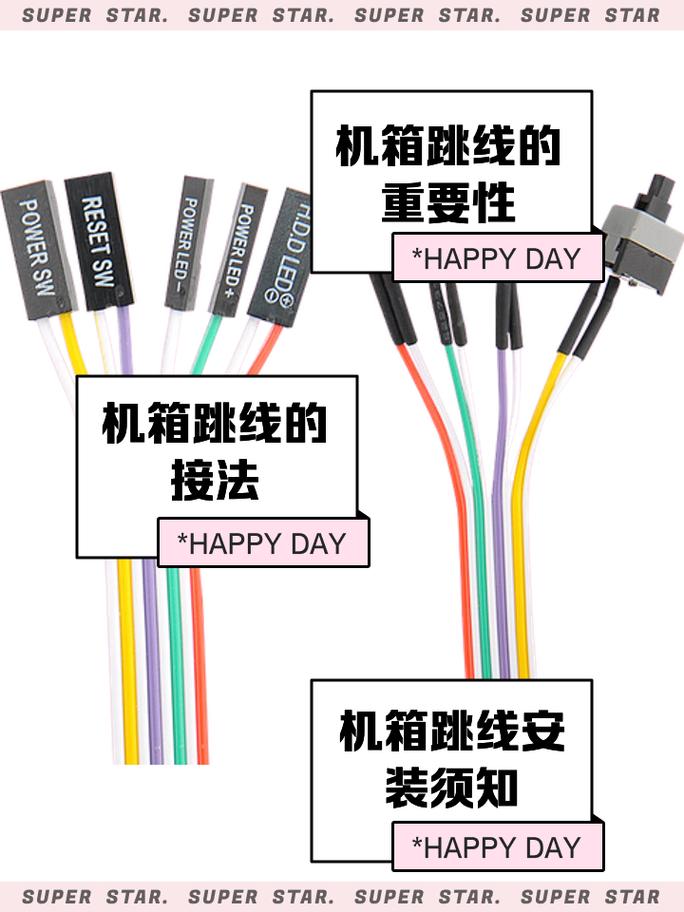

機箱跳線的"變形記" 打開機箱包裝盒，你會看到一捆五顏六色的跳線，這些跳線通常采用扁平化設計，方便在機箱內部走線，最關鍵的是要認準每根線的標識：

1. PWR SW：純開關功能，不分正負極
2. RESET SW：重啟開關，同樣不分正負極
3. HDD LED：硬盤指示燈，分正負極
4. POWER LED：電源指示燈，分正負極
5. SPEAKER：蜂鳴器，分正負極

有個小技巧：如果跳線插頭是單排兩針設計，通常可以通過插頭上的凸起或缺口來判斷方向，比如技嘉主板的機箱跳線，插頭邊緣會有個小三角標記，對應主板接口上的三角標識。

實戰接線三步走 第一步：定位主板接口 建議先安裝好CPU、內存和散熱器，把主板固定在機箱里后再接線，這樣既能避免接線時碰到主板元件，又能直觀看到接口位置，我的習慣是先接電源開關和重啟開關，這兩個不分正負極，接錯也不會損壞硬件。

第二步：處理指示燈跳線 電源指示燈和硬盤指示燈要特別注意正負極，通常主板上會用不同顏色標注：紅色或白色代表正極，黑色或灰色代表負極，如果實在分不清，可以用萬用表測量跳線兩端的電壓，有3.3V電壓的是正極。

第三步：處理蜂鳴器跳線 這個接口現在很多機箱都省略了，但高端主板還會保留，蜂鳴器跳線分正負極，接反會導致開機無報警聲，建議用手機閃光燈照亮主板接口，仔細查看"+"和"-"標識。

特殊情況處理方案

1. 接口不夠用怎么辦？ 遇到主板接口不足時，可以用轉接線解決，比如有些ITX主板只有一個USB 3.0接口，可以通過一分二轉接線擴展出兩個接口，但要注意，轉接線的質量直接影響數據傳輸穩定性。

2. 跳線長度不夠？ 機箱內部空間有限時，跳線長度可能不夠，這時可以用扎帶把跳線固定在機箱骨架上，但要注意避開風扇和顯卡，我曾遇到過跳線被顯卡風扇卷入的尷尬情況，結果主板直接短路。



3. 接口定義模糊？ 有些雜牌機箱的跳線標識非常模糊，甚至沒有標識，這時可以參考主板說明書，或者用手機拍攝主板接口照片，放大查看標識，實在不行就聯系機箱廠商客服，我上次就通過這種方式解決了某品牌機箱的跳線問題。

避坑指南

1. 避免暴力插拔 跳線接口非常脆弱，強行插入可能導致針腳彎曲，建議用鑷子輔助對準接口，特別是像ROG MAXIMUS系列這種密集型接口。

2. 注意靜電防護 干燥天氣裝機時，建議先觸摸金屬機箱釋放靜電，我曾因靜電擊穿過主板的蜂鳴器接口，導致開機無報警聲。

3. 保留原始包裝 機箱跳線建議保留原始包裝，方便日后維修時對照，我就遇到過需要更換機箱，但新機箱跳線標識完全不同的情況。

4. 善用主板診斷卡 如果開機無反應，可以用主板診斷卡檢查跳線是否接好，當診斷卡顯示"FF"代碼時，很可能是電源開關跳線沒接好。

最后分享個真實案例：上周幫朋友裝機，發現他的機箱跳線特別硬，怎么也插不進主板接口，后來發現是機箱跳線插頭變形了，用鑷子輕輕調整后順利插入，所以遇到問題時，不妨多角度觀察，很多看似復雜的問題，換個思路就能解決。

裝機就像搭積木,每個細節都關系到整體穩定性，掌握這些跳線連接技巧，不僅能提升裝機效率，更能避免很多不必要的返工，下次裝機時，不妨先對照主板說明書，用手機拍下接口位置，再按照本文的步驟操作，相信你也能成為裝機高手！
